Cette Renault Clio IV 0.9 TCe 90 plafonnait régulièrement entre 3 000 et 5 000 tr/min, avec une pression de suralimentation anormalement élevée qui orientait d’abord vers le turbo. Après plusieurs contrôles, essais comparatifs et fausses pistes, la cause était finalement ailleurs : un catalyseur obstrué.
Certaines pannes automobiles sont particulièrement trompeuses. Le symptôme paraît désigner une pièce, les premières mesures semblent confirmer cette hypothèse… et pourtant la cause réelle se trouve complètement ailleurs.
C'est exactement ce qui s'est produit sur cette Renault Clio IV 0.9 TCe 90. À pleine accélération, le moteur refusait régulièrement de prendre ses tours. Il pouvait plafonner vers 4 000 tr/min, parfois hésiter brièvement vers 5 000 tr/min avant de repartir, et dans certaines situations la limitation apparaissait encore plus tôt.
Plusieurs relevés indiquaient en parallèle une pression de suralimentation nettement supérieure à celle observée sur un véhicule fonctionnant normalement. Tout semblait donc pointer vers le turbo, sa wastegate ou son électrovanne de commande.
La cause finale était pourtant différente : le catalyseur était obstrué.
Le symptôme : un moteur qui plafonne sans toujours le faire au même régime
Le comportement de la voiture n'était pas parfaitement reproductible. C'est justement ce qui rendait le diagnostic intéressant.
- plafonnement fréquent autour de 4 000 tr/min ;
- parfois une courte hésitation vers 5 000 tr/min avant de repartir jusqu'à environ 6 000 tr/min ;
- certaines tentatives avec une limitation beaucoup plus basse ;
- fonctionnement nettement meilleur lorsque la suralimentation était neutralisée.
La panne semblait donc davantage liée à la charge du moteur qu'à un régime fixe. Ce détail est important : un moteur qui rencontre systématiquement un mur à exactement 4 000 tr/min ne se diagnostique pas forcément de la même façon qu'un moteur dont la limitation change d'un essai à l'autre.
Les premières pistes : allumage et régulation du turbo
Plusieurs éléments avaient déjà été contrôlés ou remplacés avant d'arriver à la cause finale :
- capteur de pression de suralimentation ;
- électrovanne de commande du turbo ;
- bougies ;
- bobines d'allumage ;
- joint de cache-culbuteurs après présence d'huile dans des puits de bougies ;
- contrôle mécanique de la wastegate.
La wastegate n'était pas grippée et une seconde électrovanne de suralimentation a également été essayée. Le comportement restait pourtant identique.

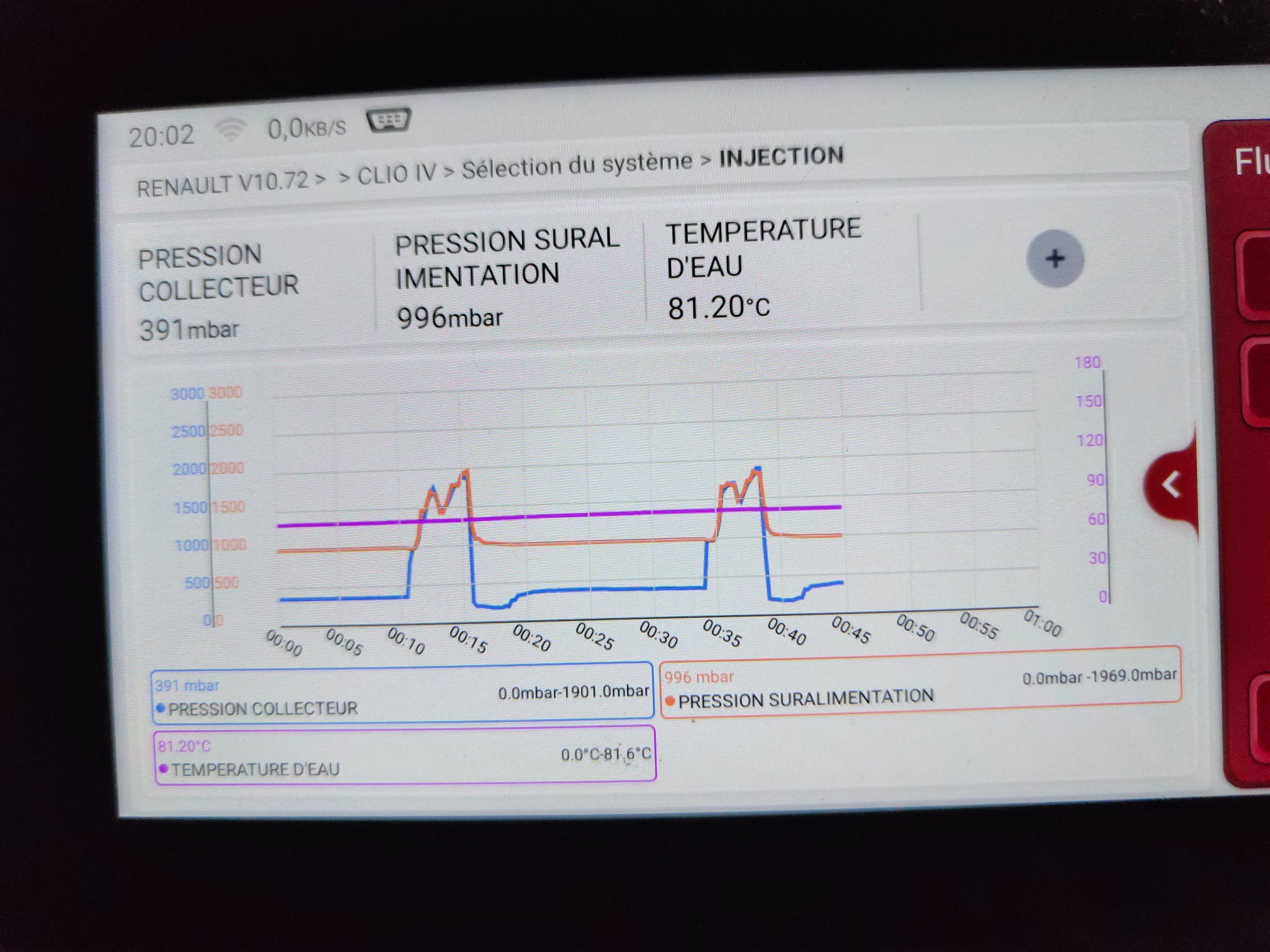

Presque 2 bar absolus mesurés à l'admission
Les données en temps réel ont fourni une première anomalie très nette.
Avec l'électrovanne de turbo branchée, la Clio défectueuse atteignait environ :
| Paramètre | Valeur maximale relevée |
|---|---|
| Pression de suralimentation | 1 969 mbar absolus |
| Pression collecteur | 1 902 mbar absolus |
| Régime maximal de l'essai | environ 5 126 tr/min |
Il faut préciser qu'une pression de 1 969 mbar absolus ne correspond pas à « 2 bar de boost ». En retirant approximativement la pression atmosphérique, on obtient environ 0,97 bar de suralimentation effective.
La comparaison avec une Clio fonctionnant normalement
Une autre Clio IV équipée du même 0.9 TCe a pu être utilisée comme référence pendant le diagnostic.
Sur cette voiture fonctionnant correctement, les valeurs maximales observées étaient sensiblement inférieures :
| Configuration | Pression sural. | Pression collecteur | Régime |
|---|---|---|---|
| Clio fonctionnelle | 1 593 mbar | 1 464 mbar | ~6 431 tr/min |
| Clio défectueuse | 1 969 mbar | 1 902 mbar | ~5 126 tr/min |
À ce stade, tout semblait logiquement désigner la régulation de la wastegate.

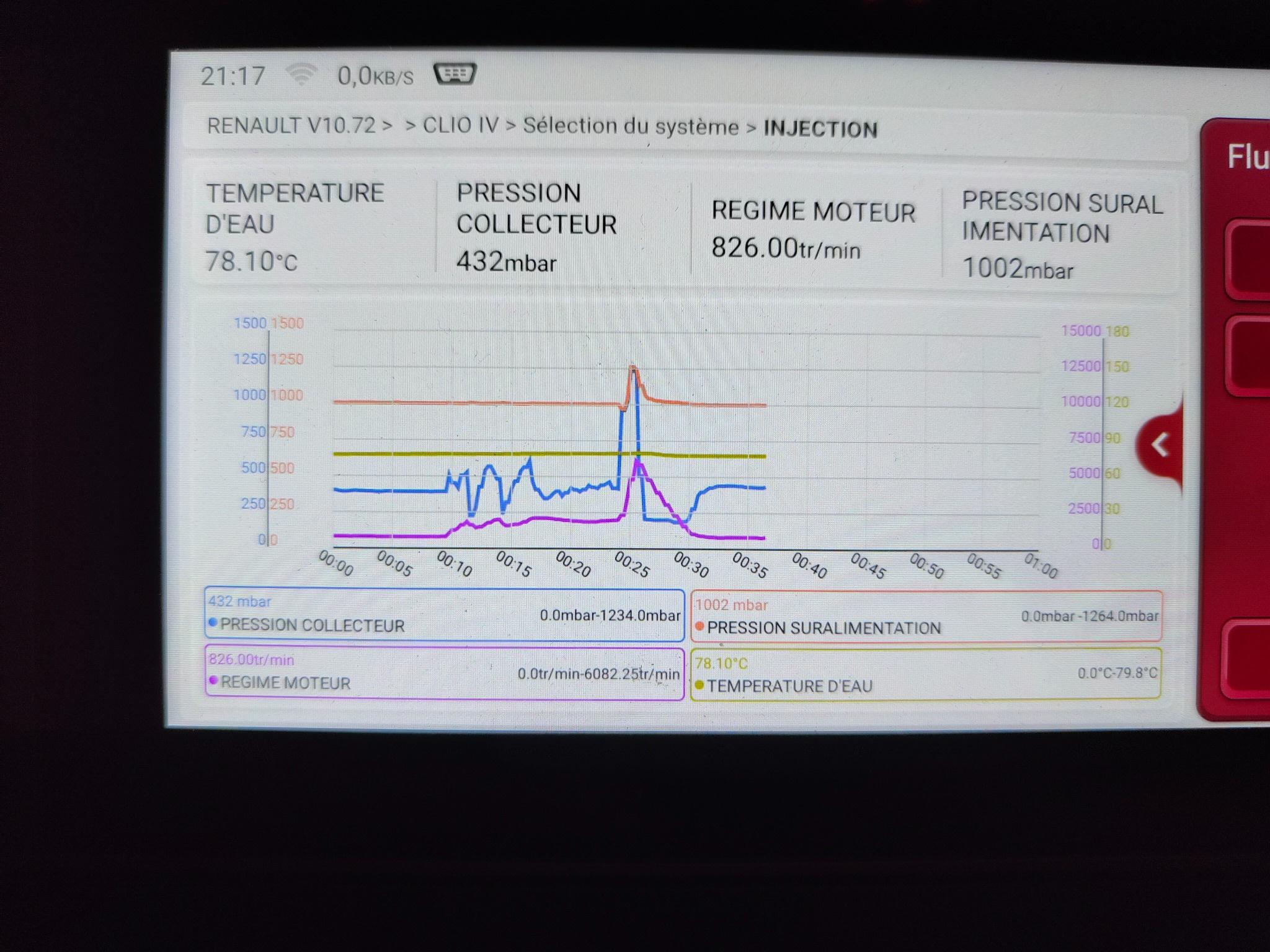

Électrovanne débranchée : la fausse confirmation
Un essai particulièrement trompeur a ensuite renforcé la piste du turbo.
Lorsque l'électrovanne de suralimentation était débranchée :
- la pression de suralimentation tombait autour de 1 264 mbar absolus ;
- la pression collecteur atteignait environ 1 234 mbar ;
- le moteur arrivait cette fois à dépasser 6 600 tr/min.
Le véhicule fonctionnait avec beaucoup moins de couple, presque comme si le moteur était atmosphérique, mais il arrivait à prendre ses tours.
« Dès que le turbo charge, le moteur plafonne. Le problème vient donc forcément du turbo ou de sa commande. »
C'était justement le piège.
L'électrovanne et son circuit électrique étaient pourtant fonctionnels
Une seconde électrovanne n'a provoqué aucun changement.
La commande électrique a alors été contrôlée : alimentation positive d'un côté et commande modulée côté masse par le calculateur.
| Condition | Valeur relevée |
|---|---|
| Alimentation contact mis | 11,9 V |
| Alimentation moteur tournant | 14,6 V |
| Commande au ralenti | 14,6 V |
| Test actionneur | ~7 V |
| Forte sollicitation | ~4 V |
La bobine de l'électrovanne mesurait environ 24 Ω, pour une valeur nominale proche de 22 Ω. Le test actionneur effectué à la valise provoquait également les clics attendus.
L'électrovanne était donc réellement pilotée et son remplacement n'avait rien changé.
La sonde lambda a elle aussi créé une fausse piste
Pendant certains essais, la tension de la sonde à oxygène amont pouvait tomber presque à zéro lorsque le moteur plafonnait.
Une comparaison avec une autre Clio semblait initialement inquiétante, jusqu'à constater que les deux véhicules n'utilisaient pas exactement le même montage de sonde lambda.
Comparer directement leurs tensions n'était donc pas pertinent.
Le catalyseur revient dans le diagnostic
La piste de l'échappement a finalement été explorée.
Un catalyseur obstrué peut provoquer un comportement assez caractéristique : le moteur fonctionne correctement à faible charge, mais devient progressivement incapable d'évacuer les gaz brûlés lorsque le débit augmente.
Le moteur doit alors travailler contre une contre-pression importante.
Cela peut entraîner :
- une forte perte de puissance ;
- un moteur qui peine à prendre ses tours ;
- un symptôme beaucoup plus marqué sous forte charge ;
- une température d'échappement importante ;
- des données de suralimentation qui peuvent orienter à tort vers le turbo.
Pourquoi une pression turbo élevée ne signifie pas forcément que le turbo est responsable
C'est probablement le point le plus intéressant de ce diagnostic.
Une pression élevée dans le circuit d'admission ne signifie pas nécessairement que beaucoup d'air traverse réellement le moteur.
Si l'échappement est obstrué, les cylindres se vident mal. Le moteur devient incapable de renouveler correctement leur contenu tandis que le turbo peut continuer à comprimer l'air côté admission.
Il est donc possible d'obtenir simultanément :
- une pression d'admission importante ;
- un moteur qui manque totalement de puissance ;
- une limitation de régime ;
- un comportement ressemblant à une mauvaise régulation de wastegate.
Pression et débit sont deux notions différentes.

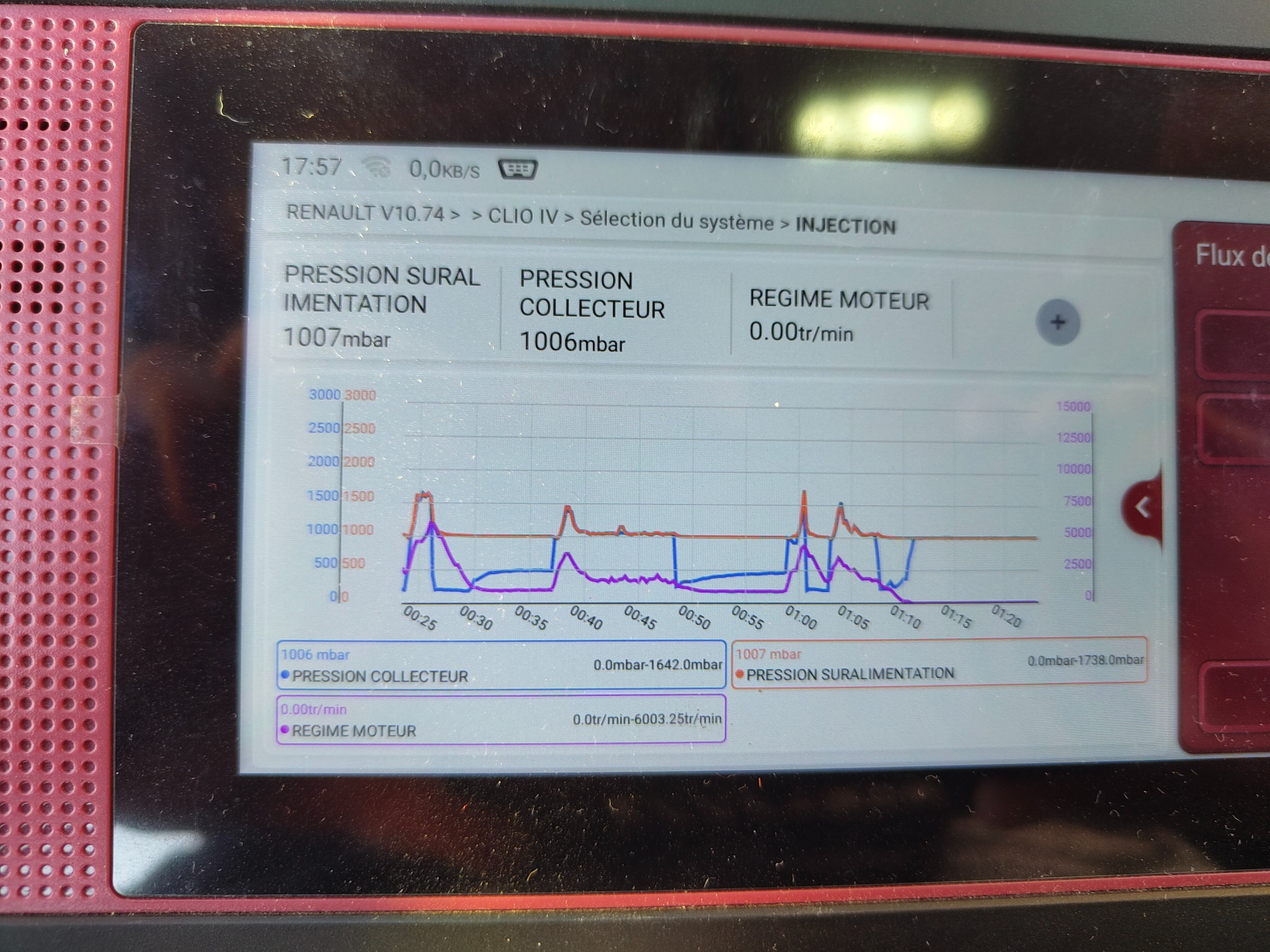

Premier indice : créer une évacuation avant le catalyseur

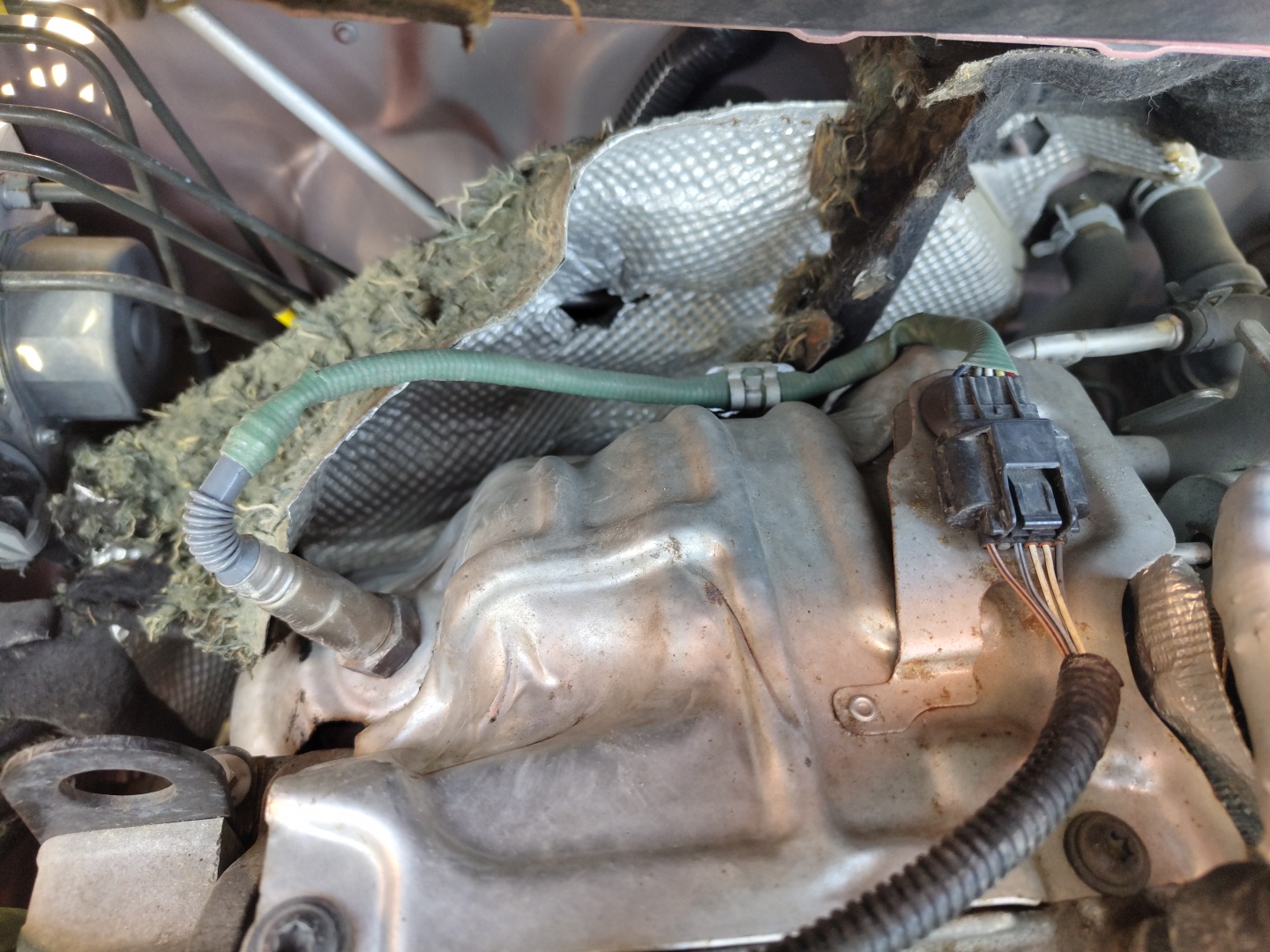

La sonde lambda située avant le catalyseur a été déposée afin de créer temporairement une sortie supplémentaire pour les gaz d'échappement.
Les mesures ont alors évolué :
| Configuration | Suralimentation | Collecteur | Régime max |
|---|---|---|---|
| Échappement normal | 1 969 mbar | 1 901 mbar | ~5 126 tr/min |
| Évacuation ouverte avant catalyseur | 1 738 mbar | 1 642 mbar | ~6 003 tr/min |
Ce test seul n'était pas encore suffisant pour condamner définitivement le catalyseur, notamment parce que la sonde lambda était également déconnectée.
Mais la piste devenait beaucoup plus crédible.
La confirmation : le problème venait bien du catalyseur
Après avoir poursuivi les essais sur la ligne d'échappement et éliminé les autres éléments, le diagnostic a finalement confirmé que le catalyseur était responsable du comportement moteur.
La restriction empêchait le moteur d'évacuer correctement les gaz brûlés lorsque la charge augmentait. Les symptômes observés côté admission et turbo étaient donc en grande partie des conséquences de cette restriction, et non la cause initiale du problème.
Pourquoi cette panne était difficile à identifier
Plusieurs observations parfaitement réelles orientaient pourtant vers une autre direction :
- pression de suralimentation élevée ;
- amélioration lorsque le turbo était neutralisé ;
- symptôme dépendant fortement de la charge ;
- valeurs lambda parfois inhabituelles ;
- limitation de régime variable ;
- absence d'un défaut évident désignant directement le catalyseur.
C'est précisément pour cela qu'un diagnostic doit s'appuyer sur plusieurs mesures concordantes et non sur un seul symptôme.
Comment reconnaître un catalyseur potentiellement bouché ?
Plusieurs signes doivent inciter à contrôler la ligne d'échappement :
- le moteur fonctionne correctement à faible charge mais s'étouffe à pleine accélération ;
- la perte de puissance augmente avec le régime ;
- le moteur semble atteindre un « mur » sans raison évidente ;
- le turbo charge mais les performances ne suivent pas ;
- la panne persiste malgré le contrôle de l'allumage, de l'admission et de la régulation turbo.
Comment contrôler réellement un catalyseur bouché ?
La méthode la plus fiable consiste à mesurer la contre-pression d'échappement avant le catalyseur.
Un manomètre adapté peut notamment être installé à la place de la sonde lambda amont. Ce qui compte est l'évolution de la pression lorsque le débit de gaz augmente.
Le catalyseur peut également être déposé pour inspecter son monolithe. Il faut alors rechercher :
- des alvéoles obstruées ;
- une céramique fondue ou vitrifiée ;
- un monolithe affaissé ;
- des morceaux cassés ou mobiles ;
- une accumulation anormale de dépôts.
Peut-on nettoyer un catalyseur bouché ?
Cela dépend surtout de son état physique.
Un monolithe encore intact mais fortement chargé de dépôts peut parfois être nettoyé. En revanche, si la céramique est fondue, cassée ou effondrée, aucun produit ne pourra lui rendre sa structure d'origine.
Il est également important de comprendre pourquoi le catalyseur s'est détérioré. Des ratés d'allumage, une consommation d'huile ou une richesse incorrecte peuvent rapidement détériorer une pièce neuve si la cause initiale n'est pas corrigée.
Ce que ce diagnostic nous rappelle
Ce cas illustre parfaitement pourquoi il faut éviter le remplacement de pièces au hasard.
Un symptôme peut être réel sans désigner directement le composant responsable. Une pression turbo anormalement élevée peut par exemple être observée alors que le problème principal se situe finalement dans l'échappement.
Le rôle du diagnostic est donc de comprendre pourquoi une valeur devient anormale, et pas seulement de constater qu'elle l'est.
Un problème de perte de puissance ou de voyant moteur ?
AKUMA WORKS réalise des diagnostics automobiles afin d'identifier l'origine d'une panne avant d'engager des remplacements de pièces inutiles.
Une perte de puissance, un moteur qui plafonne ou un comportement irrégulier peuvent avoir des causes très différentes. Des contrôles ciblés et l'analyse des données permettent souvent d'éviter une longue succession de réparations sans résultat.
Questions fréquentes
Un catalyseur bouché peut-il empêcher un moteur de prendre ses tours ?
Oui. Lorsque l’échappement devient trop restrictif, le moteur évacue mal les gaz brûlés et peut plafonner fortement, surtout à haut régime ou sous forte charge.
Un catalyseur bouché peut-il faire penser à une panne de turbo ?
Oui. Sur un moteur turbo, la contre-pression d’échappement peut perturber le remplissage du moteur et conduire à des pressions d’admission anormales, ce qui peut orienter à tort le diagnostic vers la régulation du turbo.
Quels sont les symptômes d’un catalyseur bouché ?
Perte de puissance, moteur qui peine à prendre ses tours, comportement normal à faible charge mais très dégradé en accélération, surchauffe de l’échappement ou apparition de défauts moteur.
Peut-on nettoyer un catalyseur bouché ?
Cela dépend de son état. Des dépôts peuvent parfois être éliminés, mais un monolithe fondu, cassé ou affaissé nécessite le remplacement du catalyseur.
Un catalyseur bouché déclenche-t-il toujours un voyant moteur ?
Non. Une restriction mécanique peut devenir importante sans produire immédiatement un défaut suffisamment précis pour identifier directement le catalyseur.
